最近很多客户打电话来询问自动检重秤安装接线方法，时常有碰到说是显示错误，或者是显示为负值，经分析这些都是安装接线错误导致的，下面我们就一起来看看怎么正确的安装接线。
称重仪表与称重传感器的接线方法：
第一步：首先要看看你购买的称重传感器是四线制还是六线制的。（因为称重传感器有4线制和6线制两种）
第二步：如果是四线制，则按照下面四线制称重传感器接线方法。

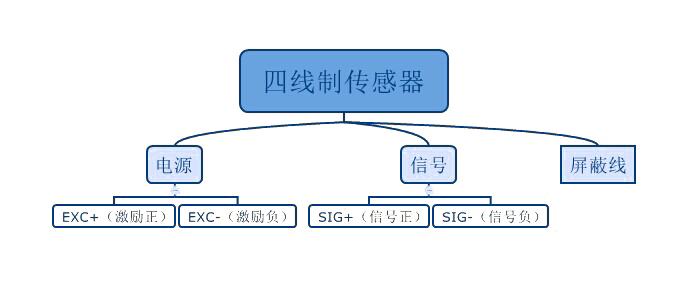

四线制称重传感器接线法：
1. 四线制是有四个接线端（另外加个最粗的屏蔽线），四个接线端分别是EXC+，EXC-和SIG+，SIG-；
2. EXC+，EXC-是电源端，接电源线。
3. SIG+，SIG-是信号端，接信号线，注意要对应。
4. 清楚了接线端我们只需要对应接上就可以了，即EXC+对端子EXC+，EXC-对端子EXC-，SIG+对端子SIG+，SIG-对端子SIG-，屏蔽线对端子SHLD。



第三步：如果是六线制，则按照下面六线制称重传感器接线方法。

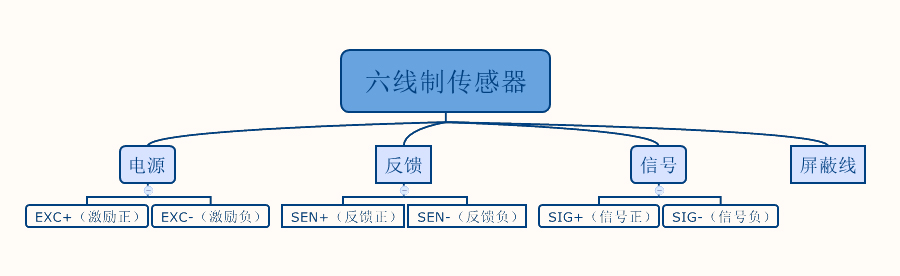

六线制称重传感器接线法：
1. 六线制是有六个接线端（同样加个最粗的屏蔽线），
六个接线端分别是EXC+，EXC-和SIG+，SIG-还有SN+，SN-。
2. EXC+，EXC-是电源端，接电源线。
3. SIG+，SIG-是信号端，接信号线。
4. SN+，SN-是反馈端，接反馈信号。
5. 清楚了接线端我们只需要对应接上就可以了，即EXC+对端子EXC+，EXC-对端子EXC-，SIG+对端子SIG+，SIG-对端子SIG-，屏蔽线对端子SHLD，SN+对端子SN+，SN-对端子SN-。


有没有觉得很容易，下面重点介绍下四线表头接六线称重传感器和六线表头接四线传感器。
四线表头接六线称重传感器方法：
第一步：首先需要将传感器处EXC+和传感器处SN+短接，传感器处EXC-和传感器处SN-短接，即传感器端正激励和正反馈短接，负激励和负反馈短接。
第二步：按四线对应接上即可，即EXC+对端子EXC+，EXC-对端子EXC-，SIG+对端子SIG+，SIG-对端子SIG-，屏蔽线对端子SHLD。
六线表头接四线传感器方法：
第一步：首先需要将表头的端子EXC+和端子SN+短接，端子EXC-和端子SN-短接，即仪表端子端正激励和正反馈短接，负激励和负反馈短接。
第二步：和上面相同，按四线对应接上即可，即EXC+对端子EXC+，EXC-对端子EXC-，SIG+对端子SIG+，SIG-对端子SIG-，屏蔽线对端子SHLD。
